"Šrafury" kamenného zdiva

29. 10. 2008

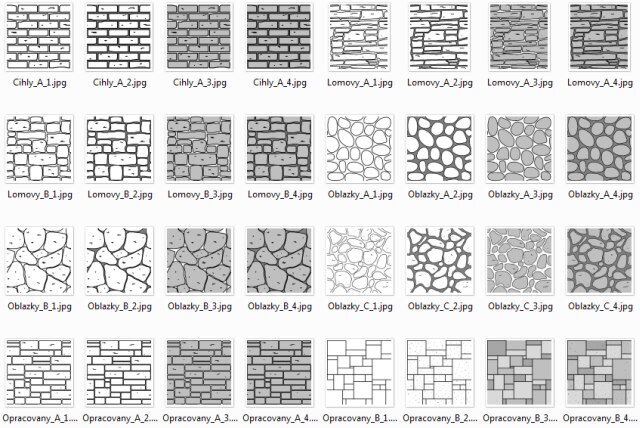

Připravili jsme pro vás textury kamenného zdiva, které lze ve SPIRITu využít podobně jako šrafovací vzory. Tyto textury můžete využít např. při pohledech. Soubor obsahuje 8 typů kamenného zdiva nebo obkladu, každý ve 4 variantách. Textury použijte jako bitmapovou výplň. Výplň můžete použít pro polyline, kružnice nebo elipsy.

Šrafury kamenného zdiva

Postup 1:

  1. Nakreslete polyline ohraničující výplň.
  2. Z roletového menu Kreslit vyberte volbu Výplň.
  3. V naviačním menu vlevo aktivujte volbu Bitmapa. Klikněte na volbu Dlaždice a nastavte parametry pro dlaždicovou výplň. Šířku a Výšku nastavte v rozmezí cca 600 – 1500 mm podle vybraného typu výplně.
  4. Pomocí volby Výběr vyhledejte texturu kterou chcete použít (ve složce Bitmapy_vypln)
  5. Nakonec vyberte polyline pro kterou chcete výplň použít.

Postup 2:

  1. Nakreslete polyline ohraničující výplň.
  2. Klikněte na polyline Shift+levým tlačítkem myši.
  3. V Objekt inspektoru vyberte volbu Výplň a nastavte Výplň – Bitmapa.
  4. Dále v Objekt inspektoru vyberte v sekci Výplň volbu Název soboru a vyhledejte texturu kterou chcete použít (ve složce Bitmapy_vypln).
  5. Dále nastavte v Objekt inspektoru:
    • Bitmapa jako dlaždice: Ano
    • Šířka dlaždic: cca 600 – 1500 mm podle vybraného typu výplně
    • Výška dlaždic: cca 600 – 1500 mm podle vybraného typu výplně

Poznámka
Postup pro použití textur se může lišit v závislosti na používané verzi SPIRITu.

TIP
Pro ještě snadnější použití si můžete uložit polyline s výplněmi jako symboly. Rozpadnuté symboly pak můžete používat jako výplň nebo přebírat výpně ze symbolu na jiné polyline.

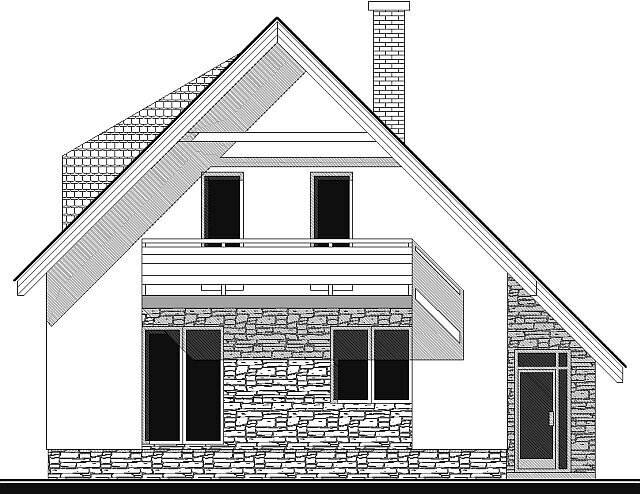

Šrafury kamenného zdiva

Informace
Pokud používate verzi SPIRIT 2010 nebo vyšší, tyto textury jsou již součástí standardní instalace. Naleznete je ve složce:
C:\ProgramData\STI\SpiritXXXX\Bitmapy\Kameny

Soubor Kameny.zip stáhněte, rozbalte a složku Bitmapy_vypln zkopírujte např. do instalační složky SPIRITu.
Pro SPIRIT 15 a vyšší:
C:\ProgramData\STI\SpiritXXXX
Pro nižší verze SPIRITu:
C:\Program Files\STI\SpiritXX

„Šrafury“ kamenného zdiva pro SPIRIT si můete stáhnout zde: Kameny (1,3 MB)
Stáhněte, rozbalte a složku Bitmapy_vypln zkopírujte např. do složky Spirit15 (C:\ProgramData\STI\Spirit15 nebo C:\Documents and settings\All Users\Data aplikací\STI\Spirit15).
