Střecha přes více budov

10. 9. 2002

Střecha

Při vytváření složitých objektů nebo objektů s uskočenými podlažími a všude tam, kde potřebujete k vytvoření objektu použít více budov, můžete výhodně použít volbu Střecha přes všechny budovy.

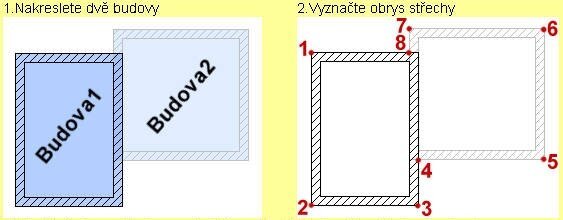

Vytvořte objekt (Budovu1) (obr.1) s požadovaným počtem podlaží .
Z roletového menu vyberte volbu Budova – Nová budova… V dialogu Vlastnosti podlaží (který se zobrazí po vytvoření nové budovy) nastavte volbu Úroveň horní hrany podlahy tak, aby podlaží byla vzhledem k první budově výškově posunuta, např. na 130 cm.
„Nakreslete“ druhou budovu (obr.1) s vhodným počtem podlaží.
Přes volbu Budova – Aktuální budova, nastavte jako aktuální budovu Budovu 1.
Vyberte volný typ střechy. Z možností zadání obrysu vyberte poslední možnost – Zadání obrysu střechy polygonem.
Vyznačte kurzorem obrys střechy přes obě budovy (obr.2).

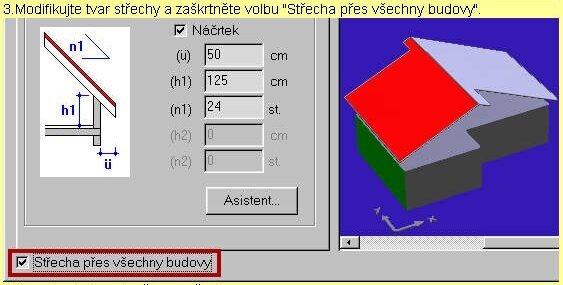

Nastavte parametry pro jednotlivé střešní roviny. Zaškrtněte volbu Střecha přes všechny budovy (obr.3) a potvrďte tlačítkem OK.

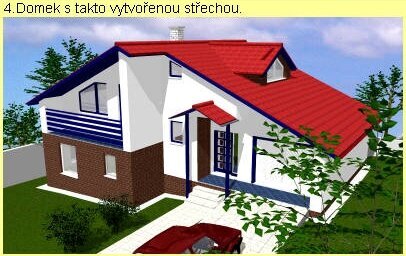

Objekt s takto vytvořenou střechou je zobrazen na obr.4.
