Okno přes dvě podlaží
15. 11. 2018
Chcete nakreslit okno, které přesahuje výšku podlaží ale to je
oříznuto stěnou vyššího podlaží?
Tento případ se může často vyskytnout například na schodištích.
A) Pro verzi ArCon 20 Profesionál nebo vyšší
Pokud používáte verzi ArCon 20 Profesionál nebo vyšší, zde je možnost vytváření oken přes více podlaží vylepšena.
Tato automatická funkce je k dispozici pouze pro makro okna.

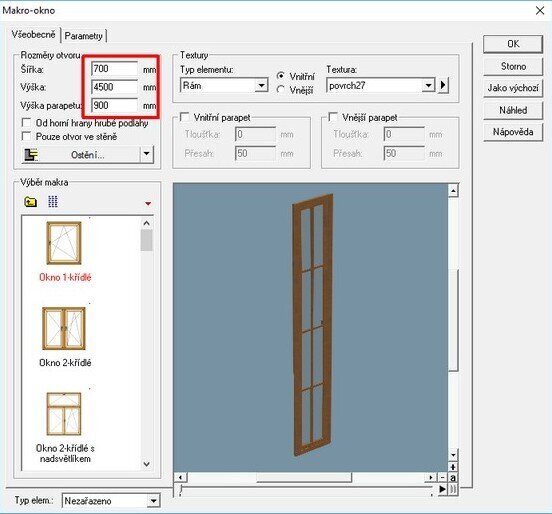

Vyberte v nabídce oken Makro-okno.
Definujte rozměry okna v přízemí, která jsou vyšší než je výška
podlaží a vložte okno do stěny.

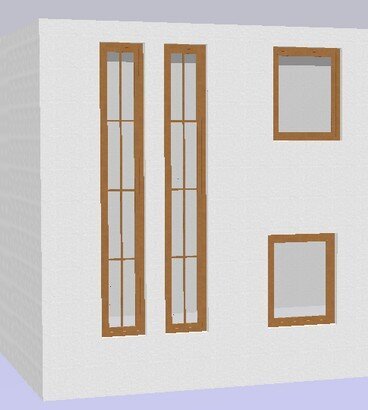

ArCon automaticky zpracuje všechna další nastavení.
V horních podlažích se již nezobrazí výška parapetu.
Nastavení skrytí stropu/podlahy, v prostoru vložení okna se provede
automaticky. Pokud to chcete změnit, můžete to upravit ručně.
B) Pro starší verzi, nebo pokud nechcete/nemůžete použít Makro-okno
Používáte-li verzi ArCon 14 nebo nižší, zde musíte provést úpravy ručně.
Pokud vytvoříte okno větší výšky, které přechází do dalšího podlaží, ArCon vytvoří toto okno, ale horní část okna je překryta stěnou horního podlaží. Jak vytvořit okno přes 2 podlaží si ukážeme na následujícím příkladu:

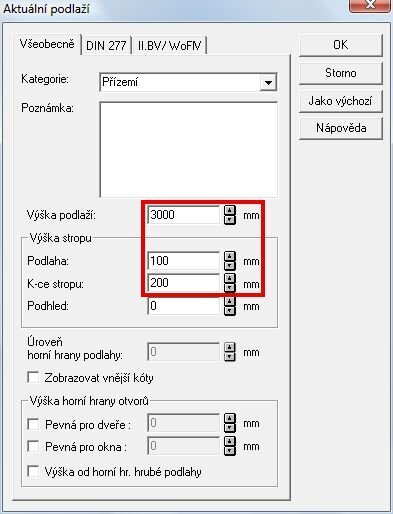

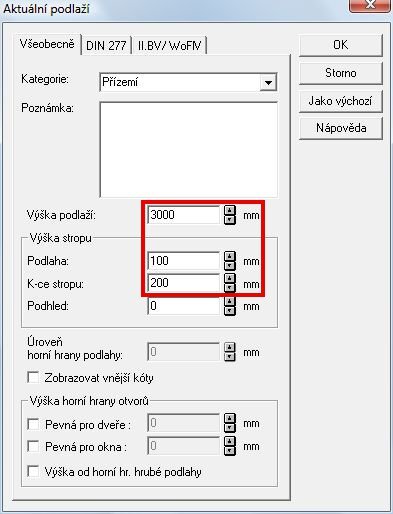

Abyste mohli správně určit potřebné rozměry, potřebujete znát parametry spodního podlaží (přízemí). V našem příkladu jsme použili tyto parametry podlaží (viz obrázek níže):
Celková tloušťka stropu je 100 + 200 = 300 mm
Světlá výška podlaží je 3000 – 100 – 200 = 2700 mm
- Vložte ve spodním podlaží (přízemí) okno s výškou přesahující
do vyššího podlaží. V příkladu je použito okno výšky 3200 mm a
výška parapetu 1500 mm.

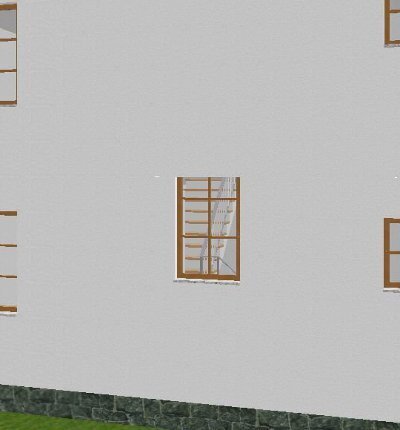

Nyní je horní část okna překryta stěnou horního podlaží.
- Na stejné místo v horním podlaží vložte okno se stejnou šířkou.
Použijte parametrické okno Rozšířené okno, nebo pokud
používáte verzi ArCon Profesionál můžete použít také
Makro-okno.

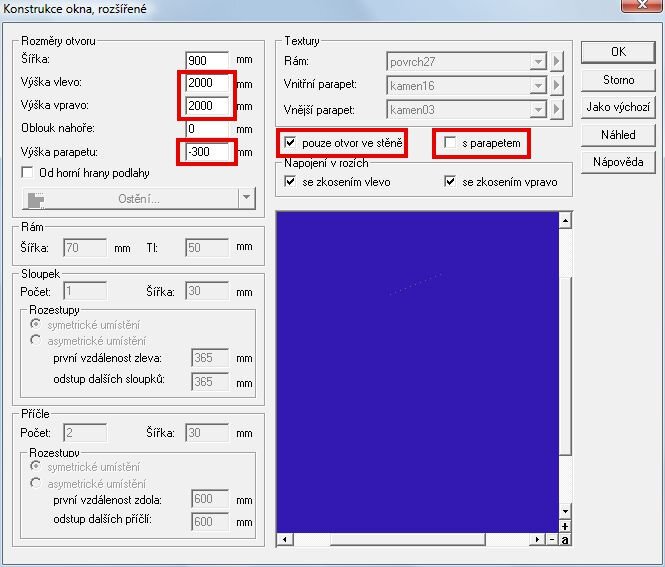

Výšku okna, můžete zjistit pomocí následujícího vzorce:
Výška parapetu okna + výška spodního okna – světlá výška podlaží = výška horního okna
Výška horního okna: 1500 + 3200 – 2700 = 2000 mm
Výška parapetu je celková tloušťka stropu, ale se zápornou hodnotou.
Výška parapetu: – 300 mm

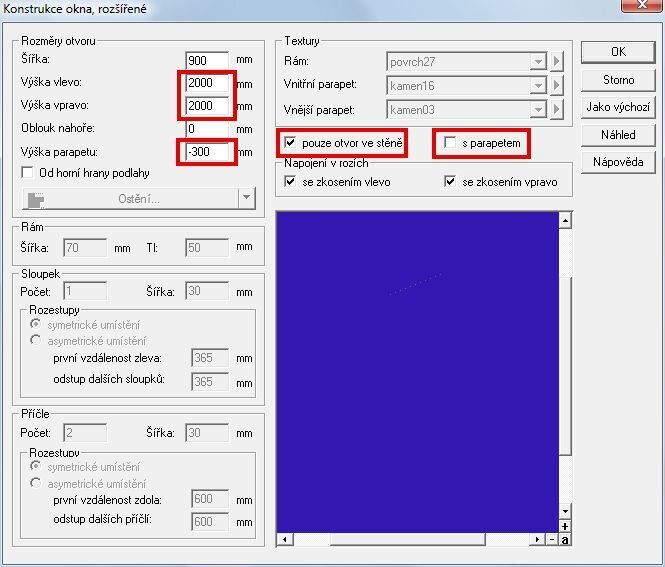

Ještě než okno vložíte do projektu, je důležité, abyste u okna aktivovali volbu Pouze otvor ve stěně a také vypli volbu S parapetem.
Pokud se nyní podíváte na okno v perspektivním zobrazení, bude zřejmě přes okno procházet stropní konstrukce.
- Chcete-li toto odstranit, vyberte ve spodním podlaží (přízemí)
v konstrukčním režimu příslušný prostor.

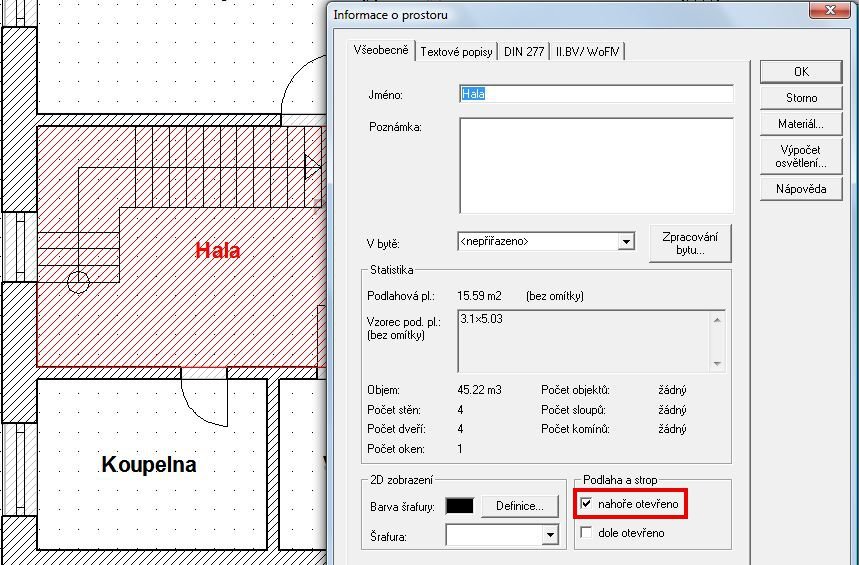

Poklepáním na prostor otevřete dialogové okno Informace o prostoru.
Na záložce Všeobecně aktivuje volbu Nahoře otevřeno.
- Stejný postup zopakujte pro prostor v horním podlaží.

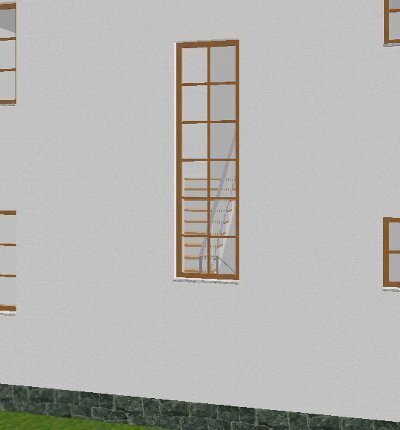

Zde vašak aktivuje volbu Dole otevřeno. Nyní se okno zobrazí správně.
Vložení stropu a podlahy
V prostoru s vysokým oknem chybí nyní strop a podlaha mezi podlažími.
Prostor prochází přes 2 podlaží.
Chcete-li vložit strop mezi obě podlaži, můžete to provést ručne.

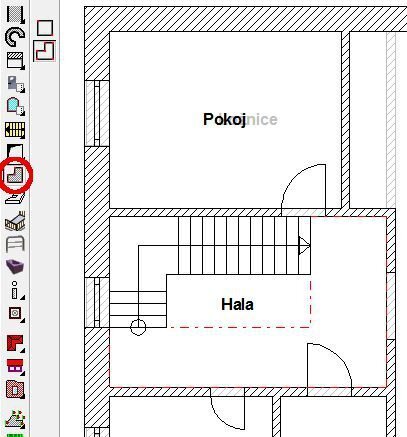

- Přepněte do spodního podlaží (přízemí) a v konstrukčním režimu
vyberte volbu Konstrukce stropní desky.
Nakreslete obrys stropu jako obdélník nebo polygon.
- Pro definici podlahy využijte funkci Konstrukce podesty.

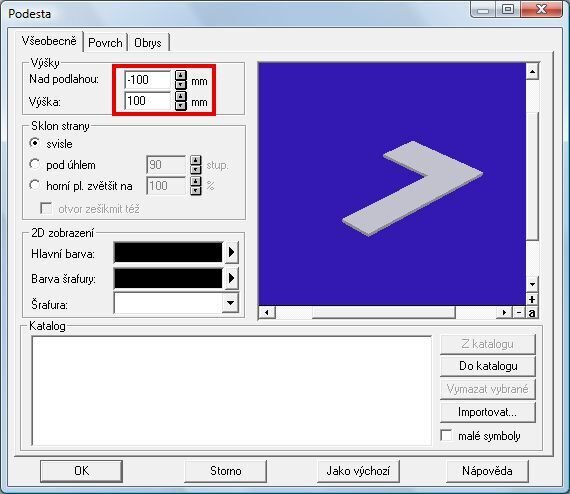

Přepněte do vyššího podlaží a v konstrukčním režimu vyberte volbu Konstrukce podesty.
Nakreslete obrys podesty (podlahy) jako obdélník nebo polygon.
V definici výšky podesty zadejte výšku nad podlahou jako zápornou hodnotu tloušťky podlahy.

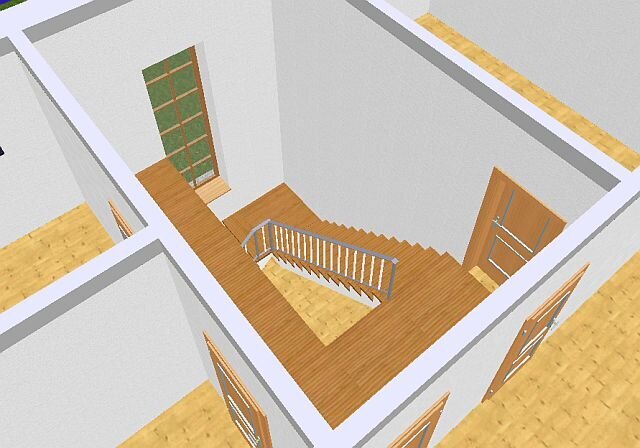

Ručně vložený strop a podlaha je znázorněna na obrázku níže.
