Napojení sedlové střechy ke štítové stěně
9. 9. 2002
Častým případem u členitějších objektů je napojení sedlové střechy ke štítové stěně jiné části objektu. Jak toto napojení vyřešit?
Zkuste to následovně.
I když se jedná o jeden objekt, použijeme dvě samostatné střechy, protože obě střechy nemají společnou žádnou střešní rovinu.
- K již vytvořené budově udělejte „přístavbu“ tak, aby stěny
nebyly navzájem spojeny (obr.1). Ukončete stěnu 1 až 2 cm před
napojením. Pro přesné zadání použijte pomocné čáry. Toto proveďte
jenom v tom podlaží (nejvyšším), na které budete umisťovat střechu.
- Chcete-li, aby vznikl uzavřený prostor, uzavřete ho virtuální stěnou
(stěnami) (obr.2).
- Vyberte Volný typ střechy a vytvořte střechu nad „přístavbou“. Zadání obrysu střechy proveďte manuálně (pokud nemáte uzavřený prostor).

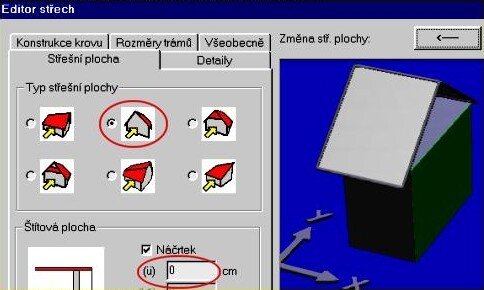

- Nastavte výšku střechy a parametry střešních rovin. U střešní
plochy, která přiléhá ke stěně objektu nastavte typ ‘Štítová
plocha’ a přesah střechy (ü) nastavte na hodnotu 0
(obr.3).

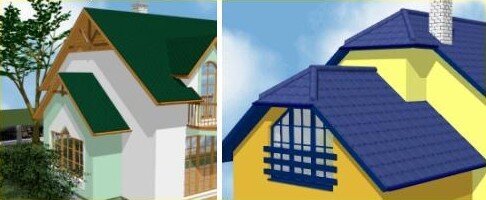

- Na obr. 4 jsou znázorněny dva příklady tohoto typu.
Další možností je vytvořit „přístavbu“ jako samostatnou budovu.
