DWG/DXF import
10. 12. 2010
Do ArConu lze vložit (importovat) DWG nebo DXF soubor, jako podklad pro vytvoření 3D návrhu. Vložení DWG/DXF souboru poskytuje výhodu, že můžete jednoduše kreslit stěny, okna, dveře… podle načteného podkladu. ArCon se při kreslení stěn uchopuje na koncové body čar podkladu. Odpadá tím nutnost měřit nebo zadávat rozměry numericky. Abyste však mohli využít výhody DWG/DXF podkladu, musíte správně definovat velikost (skálování) DWG/DXF souboru.
Jak vložit DWG/DXF soubor do ArConu
- Spusťte ArCon a otevřete nový soubor.

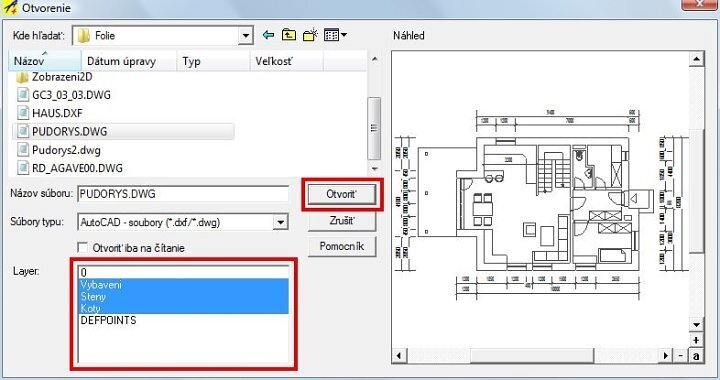

- Z roletového menu ArConu vyberte volbu Soubor – Vložení fólií…
- Vyhledejte složku s DWG/DXF souborem a vyberte DWG/DXF soubor.
- V poli Layer se zobrazí seznam fólií, které obsahuje
DWG/DXF soubor. Vyberete-li některou fólii, zobrazí se v náhledovém okně
její obsah. Pomocí kláves [Shift] a [Ctrl]
můžete vybrat libovolnou kombinaci fólií.
Informace
Pokud se v poli Layer nezobrazí seznam fólií, zkuste vybrat jiný DWG/DXF soubor a pak zpět původní DWG/DXF soubor. Pak by se již seznam fólií měl zobrazit. Pokud nemáte jiný DWG/DXF soubor, můžete vytvořit kopii stejného DWG/DXF souboru.
- Klikněte na tlačítko Otevřít. DWG/DXF soubor se načte do ArConu. Velikost je přizpůsovena aktuálnímu formátu papíru v ArConu.
- Abyste nastavili správnou velikost načteného DWG/DXF souboru, klikněte 2× na načtený podklad a v dialogu Vlastnosti fólií zadejte správný faktor skálování. Obvykle je faktor skálování 1/1, 1/100, 1/1000 ale může to být v určitých případech také jiná hodnota.
- Zkontrolujte správnou velikost tak, že změříte nebo okótujete známou délku. Délky se musí zhodovat.
Jak určit faktor skálování
Abyste mohli určit faktor skálování musíte znát alespoň jeden rozměr (délku) v DWG souboru.

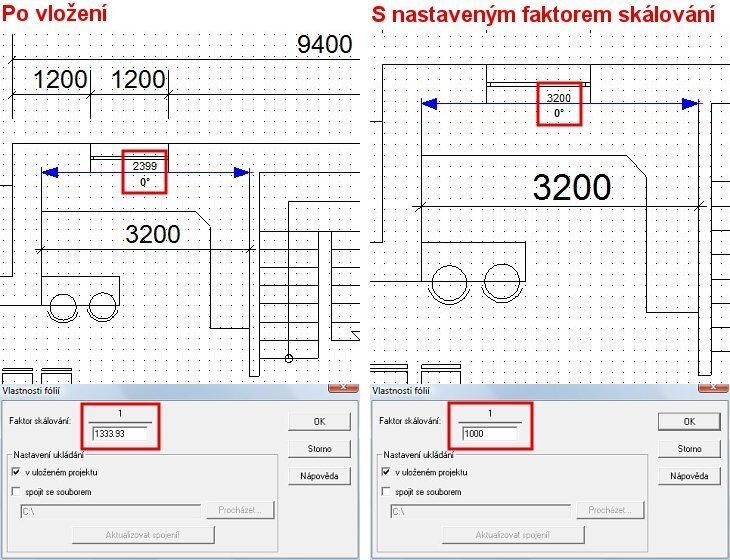

- Pokud znáte jeden rozměr v načteném DWG projektu (na obrázku níže využijeme rozměr kuchyňské části 3200 mm), po vložení souboru změřte nebo okótujte tento známý rozměr. Na obrázku níže je po vložení DWG projektu tento rozměr 2399 mm.
- Klikněte 2× na načtený DWG podklad a v dialogu Vlastnosti
fólií zjištěte faktor skálování. Aktuální hodnotu (na obrázku
níže 1333,93) musíte změnit na správnou hodnotu. Skutečný faktor
skálování potom bude:
1333,93 * 2399 / 3200 = 1000.
Pokud máte definovanou správnou velikost DWG/DXF podkladu, můžete začít kreslit.
ArCon 14 podporuje DWG/DXF soubory verze 2000 nebo starší.
ArCon 26 podporuje DWG/DXF soubory do verze 2018.
Pokud používáte ArCon 14 a máte novější verzi DWG/DXF souboru musíte jej převést na verzi 2000 nebo starší, abyste mohli tento soubor importovat do ArConu.
Lze doporučit upgrade na aktuální verzi ArConu.
