Tiler - Jak vytvořit lem kolem zrcadla – bombáto
22. 10. 2007
V následujícím popisu si ukážeme postup, jak vytvořit lem kolem zrcadla s využitím bombát.
Bombáta která budeme používat, si můžete stáhnout níže. Stáhněte si tyto objekty (soubory Bombata.zip a Bombata2.zip) a rozbalte je mezi ostatní objekty ArConu např. do složky …\Arcon\Objekte\Koupelna\Bombata.
Stáhnout soubor: Bombata 1 (124 kB)
Stáhnout soubor: Bombata 2 (41 kB)
Aby vám byl níže uvedený postup srozumitelný, vyžaduje se znalost určitých funkcí ArConu. Zejména Seskupení, Vícenásobné kopírování, Otáčení, Zarovnání a další…

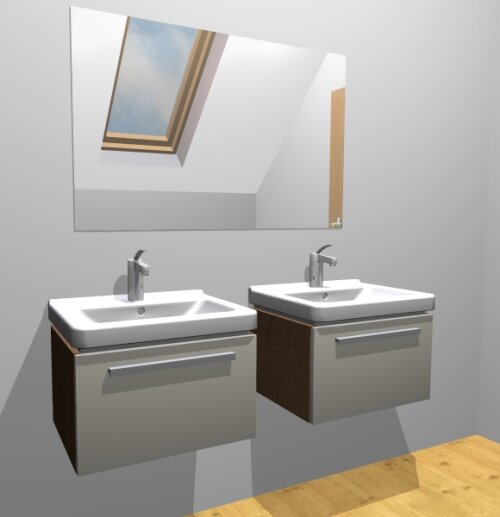

Předpokládáme, že máte v ArConu vytvořenou koupelnu s rozmístěným vybavením a umístěné zrcadlo (viz obr.1).
Nejdříve vytvoříme lem kolem zrcadla a použijeme k tomu objekty-bombáta:
- Jako první vytvořte lem na horní straně zrcadla. V design režimu vyberte z katalogu objektů (Koupelna – Bambata) bombáto b1 a umístěte jej např. na levou stranu zrcadla. Pomozte si případně pomocnými čarami. Nastavte správnou výšku bombáta tak, aby bylo nad zrcadlem. Pomocí funkce Vícenásobné kopírování zkopírujte bombáto v potřebném počtu (v našem případě 5) podél horní strany zrcadla. Nezapomeňte přitom na spáru mezi bombáty. Pokud má bombáto délku 200 mm nastavte vzdálenost kopírování 203 až 205 mm.
- Krajní bombáta mají být seříznutá. Vymažte proto krajní bombáta,
z katalogu vyberte bombáto b1_zrez1 a umístěte na místa
krajních bombát. Bombáto na levé straně zrcadlově otočte. Výsledek
operace je na obr.2.
- Vyberte všechna bombáta pomocí klávesy [Shift] a vytvořte z nich skupinu.
- Ponechte skupinu vybranou a zkopírujte ji např. vlevo. Zkopírovanou
skupinu rozpadněte a upravte podle délky svislé strany zrcadla. Opět
seskupte a otočte kolem osy X nebo Y (podle vašeho projektu) o 90 stupňů
(viz obr. 3).
- Nyní zarovnejte pomocí funkcí vyrovnání na levou stranu zrcadla.
- Zbývající dvě strany lemu vytvoříte tak, že nejdříve zkopírujete
již vytvořené lemy, otočíte je kolem osy X nebo Y o 180 stupňů a
nakonec vyrovnáte se stávajícími lemy (viz obr. 4).

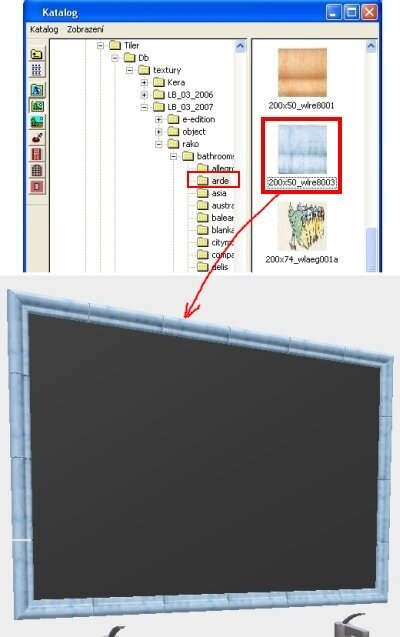

- Lemy jsou vytvořeny, zbývá je ještě otexturovat. Můžete použít
přímo texturu z databáze dlažeb. V našem vzorovém projektu je použita
textura ze série RAKO – Arde. Vyberte v ArConu katalog
textur, „rozdělte“ ho na dvě části a z levé části vyberte
Tento počítač
C:\ProgramData\aec-creative\Tiler\DB\textury\LB_03_20xx\RAKO\Bathroom\Arde.
V pravé části katalogu se zobrazí seznam textur. Vyberte texturu bombáta
200×50_wlre8003 a přetáhněte ji na objekty (viz obr. 5).
Vyberte opět Datový systém aby se zobrazil standardní
katalog textur.

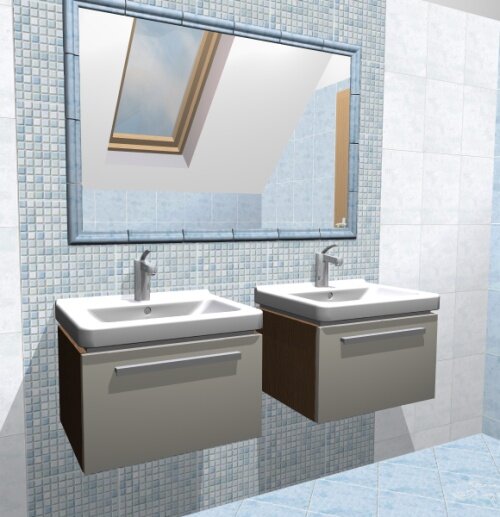

Hotovo.Vytvořením obkladů na stěnách a dlažeb na podlaze koupelny návrh dokončíte. Výsledný návrh koupelny je na obr.6.
Bližší informace jak vytvořit obklad naleznete v tipu Jak vytvořit lem kolem zrcadla – listela.
