| Konstrukce terasy s vikýřem v úžlabí střechy |
verze pro tisk |
Tip ukazuje jak zajistit vložení trojúhelníkového vikýře a terasy do úžlabí. Trik spočívá ve vzájemném prolnutí dvou střech. Výsledek je vidět na obrázku 1.
Obr.1 Vikýř v úžlabí |
Postup:
- vytvořte půdorys budovy dle obrázku 2, horní patro je s terasou dle zobrazených rozměrů
- volným typem střechy pomocí polygonu zadejte obrys v horním patře (červený obrys)
- okraje střechy kolem terasy změňte na štítové (nulový přesah), ostatním plochám ponechte klasicky 38 stupňů
- nad terasu vložte druhou střechu (modrý obrys)

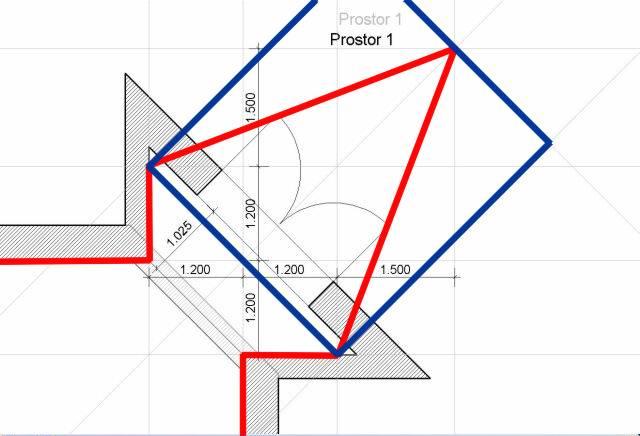

Obr. 2 Vyznačení obrysů střech |
- čelní a zadní obrys změňte na štítový, ostatní plochy se sklonem 35 stupňů
- výškově je potřeba sladit střechu s okolím a zbytek dopracovat

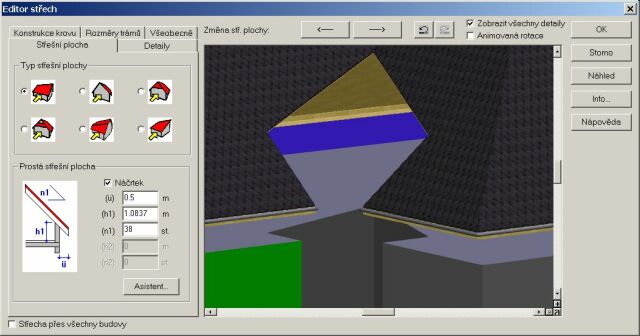

Obr.3 V Editoru střech nastavte požadované parametry |
|
|
