Při návrhu kuchyňské linky může být někdy výhodné při použití vestavěných spotřebičů (např. vestavná pečící trouba), použít obrázek spotřebiče a ten umístit na dvířka. Vytvoří se tím dojem vestavěného spotřebiče konkrétní značky a typu.
Abyste toto mohli provést, potřebujete:

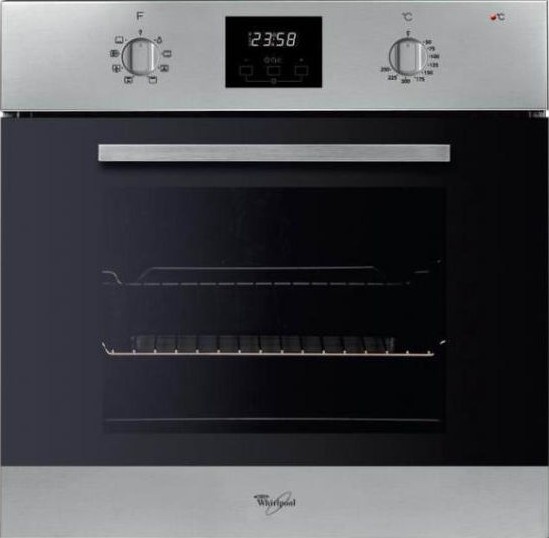

- obrázek spotřebiče z čelního pohledu
- objekt dvířek na který obrázek namapujete
Vhodné obrázky spotřebičů můžete nalézt na různých internetových stránkách výrobců nebo prodejců.
Aby byl obrázek správně umístěn na dvířkách, použijte dvířka určeny pro použití spotřebiče.
Níže si stáhněte soubor Dvirka_spotrebic.zip, který obsahuje dvířka i obrázek vestavěné trouby. Oba soubory jsou uloženy v potřebné adresářové struktuře. Soubor rozZIPujte a obsah složky Dvirka_spotrebic zkopírujte do katalogu ArConu, který je standardně uložen v instalační složce ArConu (C:\Program Files (x86)\Eleco\Arcon 14 SmB).
Abyste mohli vybírat tento objekt stejně jako ostatní spotřebiče z katalogu Kuchyně, musíte jej přidat do katalogu a zadat data pro databázi.
Uložení dvířek do katalogu Kuchyně
Pokud jste správně zkopírovali soubory do katalogu, naleznete dvířka trouby v katalogu objektů ArConu v kategerii Partnerské společnosti - aec creative: KUCHYŇ pro ArCon – Kuchyňské spotřebiče – Všeobecné spotřebiče.

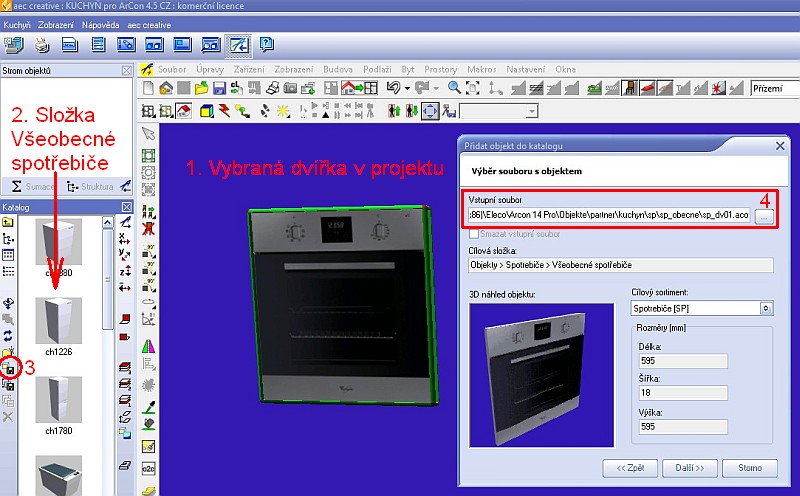

1. Vložte dvířka z katalogu ArConu do projektu a vyberte je.
2. V katalogu Kuchyně vyberte složku Spotřebiče – Všeobecné spotřebiče.
3. V katalogu Kuchyně klikněte na volbu Přidat objekt do katalogu.
4. V otevřeném dialogovém okně vyberte vyberte vstupní soubor. Obvyklá cesta k souboru je C:\Program Files (x86)\Eleco\Arcon 14 SmB\Objekte\partner\kuchyn\sp\sp_obecne\sp_dv01.aco.
Ostatní položky dialogového okna ve vyplní automaticky. Pokračujte stiskem tlačítka Další.
5. V dalším dialogovém okně můžete doplnit Výrobce, Cenu, Měnu a DPH. Protože se může textura na objektu dvířek měnit, lze doporučit vyplnit pouze neutrální data. Např. takto:
Výrobce: (ponechat nevyplněno)
Cena: 0.0
Mena: Kč
DPH: 21
Pokračujte stiskem tlačítka Další.
6. Zobrazí se další dialogové okno se základními údaji nového objektu. Pokračujte stiskem tlačítka Dokončit. Objekt se vloží do katalogu Kuchyně. Zavřete dialogové okno stiskem tlačítka Zavřít.
Použití objektu dvířek v projektu

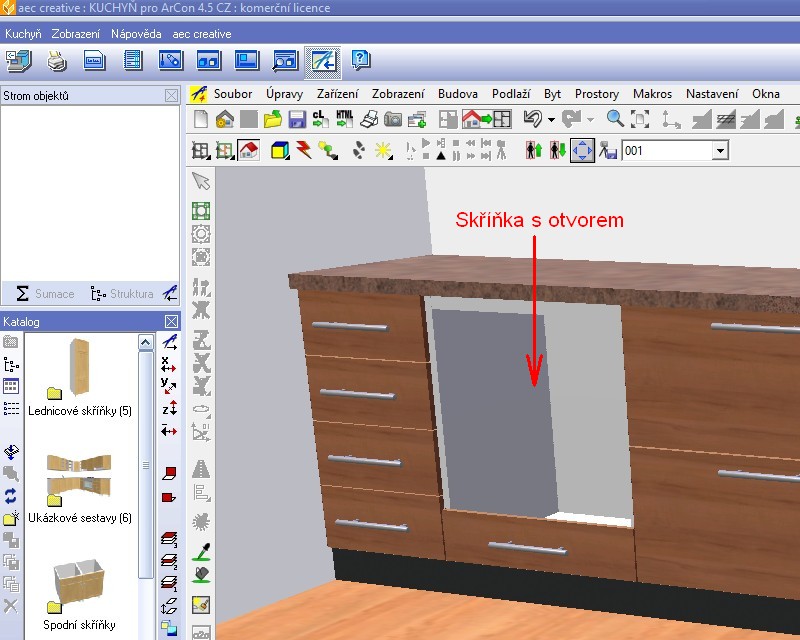

1. Vložte do projektu skříňku s otvorem pro spotřebič. Nebo vymažte pomocí editoru skupin dvířka skříňky abyste vytvořili otvor pro spotřebič.

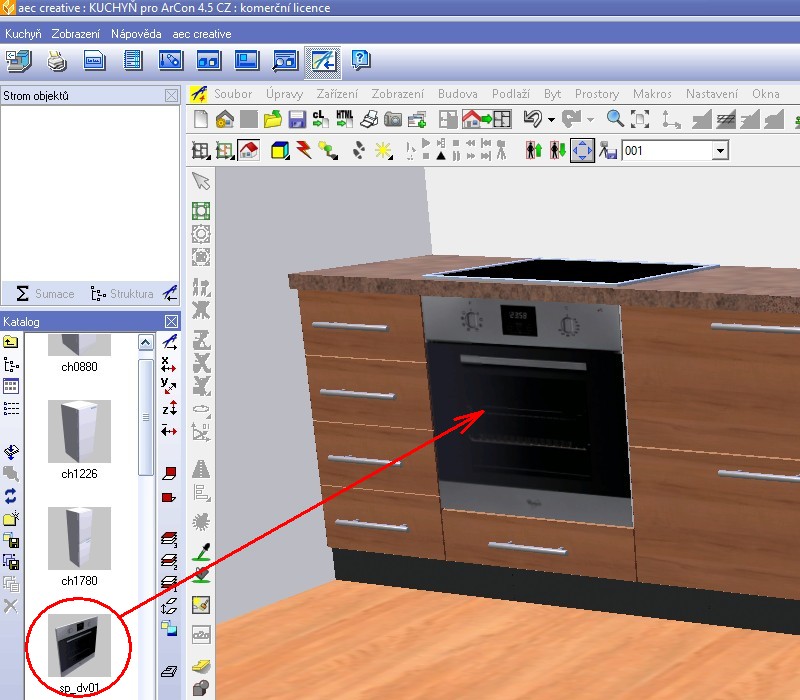

2. Vložte do otvoru dvířka z katalogu Kuchyně (Spotřebiče – Všeobecné spotřebiče – sp_dv01).
3. Je-li to potřeba, upravte rozměr (např. výšku) dvířek pomocí zkresleného skálování.

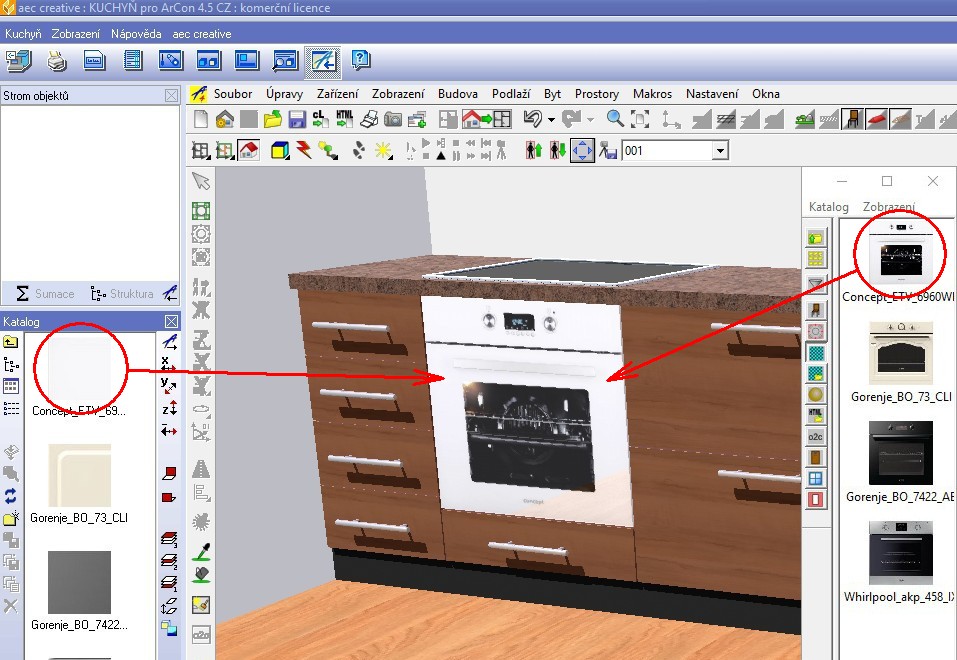

4. Umístěte na dvířka obrázek spotřebiče. Obrázek (texturu) můžete vybrat z katalogu Kuchyně, nebo z katalogu ArConu.
3D objekt dvířek pro mapování spotřebičů pro makro KUCHYŇ (SOFTconsult) |
05.10.2015 |
Dvirka_spotrebic.zip |
32 kB |
Soubor obsahuje 3D objekt dvířek s možností mapování spotřebiče (např. vestavěné trouby) a texturu. Lze využít v makru KUCHYŇ pro ArCon. Více informací naleznete v části Tipy a triky: Kuchyň pro ArCon – spotřebiče použitím obrázků. |
|
|
|
