Při návrhu koupelny je někdy potřeba vytvořit niku. Zde naleznete postup, jak niku vytvořit. Vytvoření niky je podobné vytvoření obkladu parapetu a ostění u okna. Podívejte se proto také na postup, jak vytvořit pokládku na parapet a ostění okna. Bližší informace naleznete zde.

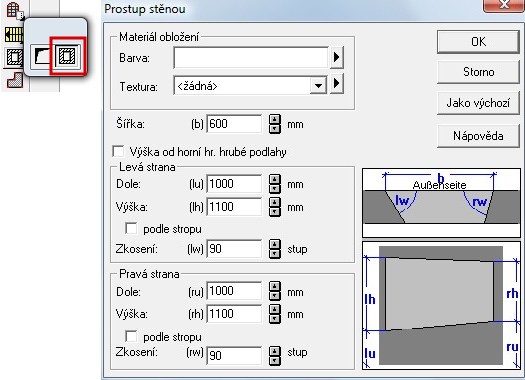

Začněte vytvořením otvoru do stěny. Vyberte v konstrukčním režimu ArConu volbu Prostup stěnou a nastavte paramertry prostupu podle rozměrů niky (viz obrázek níže). Vložte otvor do stěny podobně jako okno nebo dveře.
Abyste mohli niku obložit, nakreslete spodní průvlaky po stranách niky, pro parapet a pro zadní stěnu niky. Zde je důležité nastavit správné parametry průvlaků. Uvedeme zde hodnoty pro ukázkový příklad.
Rozměry niky (otvoru):
Šířka = 600 mm
Výška spodní hrany niky (otvoru) = 1000 mm
Výška niky (otvoru) = 1100 mm
Horní hrana niky je ve výšce 2100 mm (1000 + 1100)

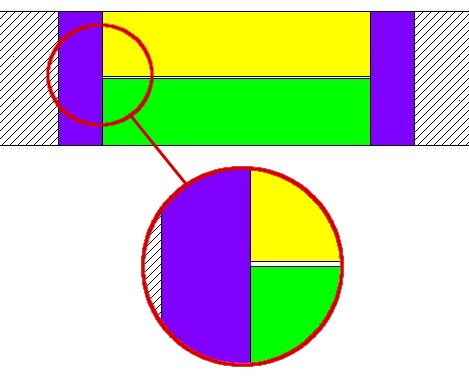

Nakreslete spodní průvlaky podle obrázku níže. Průvlaky jsou rozlišeny barevně.
1. Boční strany niky (modré průvlaky)
Průvlaky nakreslete tak, aby lícovali s levou a pravou stranou otvoru pro niku. Výška průvlaku je 2110 mm.
2. Spodní strana niky (zelený průvlak)
Průvlak nakreslete tak, aby horní strana průvlaku lícovala se spodní hranou otvoru pro niku. Výška průvlaku je 1010 mm. Zároveň tím určujete hloubku niky. Nastavte tloušťku průvlaku podle hloubku niky. V našem případě je tloušťka 150 mm.
3. Zadní strana niky (žlutý průvlak)
Při kreslení zadní strany niky je vhodné ponechat mezeru mezi „parapetním“ průvlakem (zelený) abyste mohli vybrat správnou plochu průvlaku pro obložení. Pokud nakreslíte průvlak s mezerou 5 mm, ta se vyplní plochou pokládky. Při kreslení zadní strany niky proto nastavíme výšku průvlaku 2110 mm a tloušťku 145 mm. Jak jsme získali hodnotu 145 mm?
Tloušťka stěny = 300 mm
Hloubka niky = 150 mm
Mezera = 5 mm
300 – 150 – 5 = 145.
Na obrázku níže vidíte průvlaky v perspektivním zobrazení.
Nyní můžete vytvořit návrh pokládky niky. Návrh proveďte ve 2 krocích.
1. krok
Vyberte nejdříve boční strany a spodní stranu niky (modré průvlaky a zelený průvlak). Postup při výběru průvlaků je stejný jako u okna. Více informací naleznete zde.
2. krok
Vyberte zadní stranu niky (žlutý průvlak).
Finální návrh pokládky je zobrazen na obrázku níže.
Poznámka
Horní stranu niky nelze při tomto způsobu obložit. Pokud nutně potřebujete pokládku také na horní stranu niky, použijte podestu. Bližší informace naleznete zde.
|
|
