| SPIRIT - "Šrafury" kamenného zdiva |
verze pro tisk |

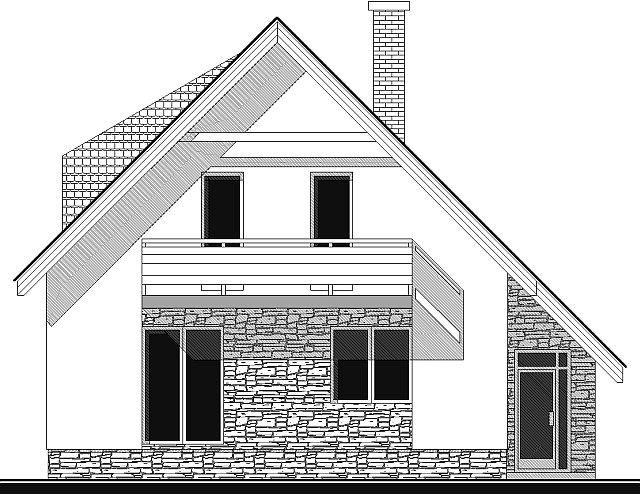

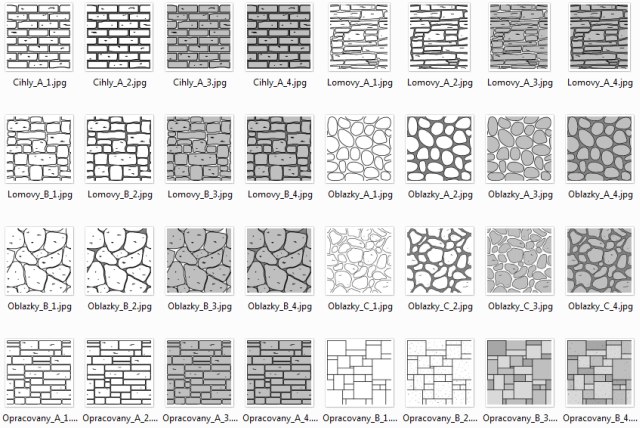

Připravili jsme pro vás textury kamenného zdiva, které lze ve SPIRITu využít podobně jako šrafovací vzory. Tyto textury můžete využít např. při pohledech. Soubor obsahuje 8 typů kamenného zdiva nebo obkladu, každý ve 4 variantách. Textury použijte jako bitmapovou výplň. Výplň můžete použít pro polyline, kružnice nebo elipsy.
Postup 1:
1. Nakreslete polyline ohraničující výplň.
2. Klikněte na polyline Ctrl+pravým tlačítkem myši. Z kontextového menu vyberte volbu Výplň – Bitmapa a vyhledejte texturu kterou chcete použít (ve složce Bitmapy_vypln).
3. Znovu klikněte na polyline Ctrl+pravým tlačítkem myši. Z kontextového menu vyberte volbu Dlaždice a nastavte parametry pro dlaždicovou výplň. Šířku a Výšku nastavte v rozmezí cca 600 – 1500 mm podle vybraného typu výplně.
Postup 2:
1. Nakreslete polyline ohraničující výplň.
2. Z roletového menu Kreslit vyberte volbu Výplň.
3. V menu vlevo aktivujte volbu Bitmapa. Klikněte na volbu Dlaždice a nastavte parametry pro dlaždicovou výplň. Šířku a Výšku nastavte v rozmezí cca 600 – 1500 mm podle vybraného typu výplně.
4. Pomocí volby Výběr vyhledejte texturu kterou chcete použít (ve složce Bitmapy_vypln)
5. Nakonec vyberte polyline pro kterou chcete výplň použít.
Poznámka
Postup pro použití textur se může lišit v závislosti na používané verzi SPIRITu.
TIP
Pro ještě snadnější použití si můžete uložit polyline s výplněmi jako symboly. Rozpadnuté symboly pak můžete používat jako výplň nebo přebírat výpně ze symbolu na jiné polyline.
Soubor Kameny.zip stáhněte, rozbalte a složku Bitmapy_vypln zkopírujte např. do instalační složky SPIRITu.
Pro SPIRIT 15:
C:\ProgramData\Softtech\Spirit15 nebo C:\Documents and settings\All Users\Data aplikací\Softtech\Spirit15
Pro nižší verze SPIRITu:
C:\Program Files\STI\SpiritXX
| "Šrafury" kamenného zdiva pro SPIRIT (SOFTconsult) |
29.10.2008 |
| Kameny.zip |
1288 kB |
| Soubor obsahuje textury kamenného zdiva. Stáhněte, rozbalte a složku Bitmapy_vypln zkopírujte např. do složky Spirit15 (C:\ProgramData\Softtech\Spirit15 nebo C:\Documents and settings\All Users\Data aplikací\Softtech\Spirit15). |
|
|
|
