| SPIRIT – 3D model volného tvaru schodiště |
verze pro tisk |
Kromě standardních tvarů schodišť a tvarů s pevnou šířkou schodišťového ramene můžete ve SPIRITu modelovat také volné tvary schodišť. Zde uvádíme příklad s postupem pro vytvoření takového schodiště.
Pokud nemáte žádné zkušenosti s modelováním schodiště, použijte přiložený výkresový soubor (Tip_schody.dc6 na konci článku). Můžete také pracovat s vlastní geometrií schodiště.
Následující postup odpovídá funkcím SPIRITu 11

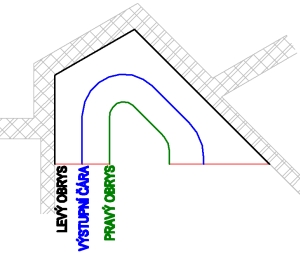

1. Z roletového menu ZAK vyberte volbu Schody a dále z menu volbu Konstruk . Zde aktivujte volbu Obrys a klikněte na volbu Obrys ještě jednou. Nyní zadejte postupně levý obrys, pravý obrys a výstupní čáru schodiště (viz obrázek). Pro zadání oblouků využijte volbu Tečna.

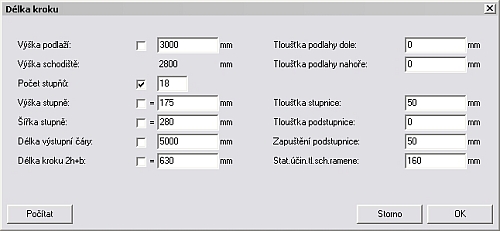

2. SPIRIT vygeneruje základní tvar schodiště. Vyberte volbu ParamSch a dále Výpočet. Zadejte parametry schodiště podle obrázku, aktivujte volbu Počet stupňů a klikněte na tlačítko Počítat. Proběhne nový výpočet schodiště (výška stupňů...). Ukončete dialogové okno tlačítkem OK.

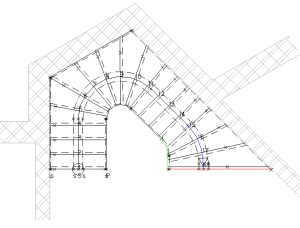

3. SPIRIT vygeneruje nový tvar stupňů schodiště. Vyberte volbu MaxDélka. Stupně se roztáhnou na celou definovanou délku výstupní čáry (viz obrázek).
4. Nyní vyberte 2x volbu Konec. Vyberte z menu volbu Gen_3D a aktivujte volby:
Stupnice
StřSchdn
Zábrdl-L
Zábrdl-P
3D-Para
Volbou START spusťte generování 3D modelu schodiště. Stejným způsobem můžete vygenerovat 2D půdorys schodiště (Gen_2D).

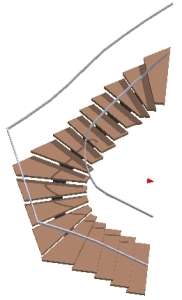

5. Vyberte volbu Konec a uložte vygenerovanou 3D konstrukci schodiště. Spusťte o2c-Player a prohlídněte si 3D tvar schodiště (viz obrázek).
...a rada na závěr
Tvar a natočení stupňů určuje výstupní čára. Neznáte-li přesný půdorysný tvar schodiště, definujte raději delší levý a pravý obrys schodiště.
Natočení stupňů lze dodatečně editovat pomocí volby EditZkos.
Příloha článku ke stažení: Vzorový soubor Tip_schody.dc6 stáhnete zde
|
|
