| 03.02.2005 | Ing. Vladislav Pavlík |
| DWG/DXF export ze SPIRITu 11 – Texty |
verze pro tisk |
Při exportu výkresu SPIRITu do DWG nebo DXF souboru jsou ve SPIRITu 11 rozšířeny možnosti pro definici textů.
Vyberete-li export do DWG/DXF souboru, zobrazí se dialogové okno s možnostmi nastavení parametrů pro export.

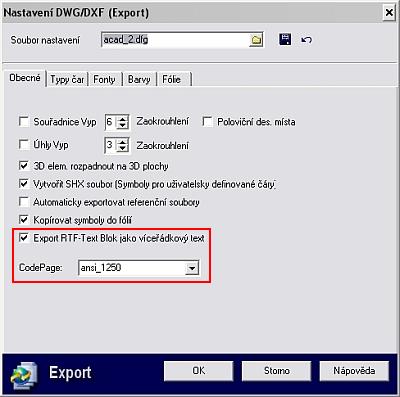

1. Některá nastavení související s texty ve výkresu jsou na záložce Obecné:
Export RTF-Text Blok jako víceřádkový text
Zapnete-li tuto volbu, budou texty napsané v Text Bloku exportovány jako víceřádkový text (mtext). V opačném případě budou „Text Blok“ texty exportované jako běžný text (dtext).
CodePage
Tato volba umožňuje při exportu určit v jakém kódování je text napsán. Aby byly znaky české abecedy zobrazeny správně, vyberte volbu ansi_1250.
2. Na záložce Fonty jsou nastavení parametrů pro jednotlivé fonty použité ve výkresu.
Pro jednotlivé textové fonty zde můžete nastavit koeficient pro výšku a aspekt.
Vzhledem ke způsobu definice výšky textu ve SPIRITu a AutoCADu lze obecně doporučit nastavení Výška = 0.8, Aspekt = 0.75. Toto nastavení však může být s ohledem na použitý textový font mírně odlišné.

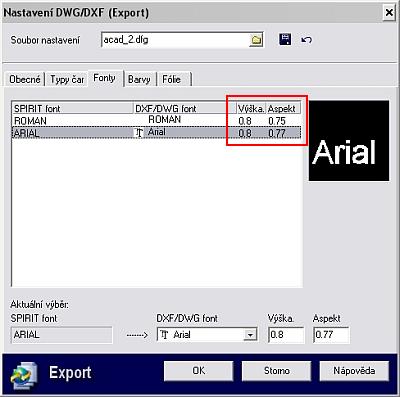

Na obrázku vidíte nastavení obou koeficientů pro fonty ROMAN a Arial.
Provedené nastavení si uložte.
...a pokud záložka Fonty chybí, tak ve výkresu žádné texty nejsou :-)
|
|
