24.02.2004 | Ing. Vladislav Pavlík |
Problémy při editaci stěn a zobrazení stěn v design režimu |
verze pro tisk |
1. ArCon nezobrazuje stěny v design režimu
2. při editaci nebo kreslení stěn se zobrazuje hlášení: Arcon bohužel nemůže uvedenou stěnu přemístit/založit. Uzpůsobte vaše nástroje…
Obě situace souvisí nejčastěji s tím, že projekt ArConu obsahuje množství výklenků, nik, zalomených ostění nebo složitých napojení rohů. Tyto stavební konstrukce jsou obvykle vytvořeny spojením dvou nebo více stěn. Obr.1 zobrazuje několik takových případů.

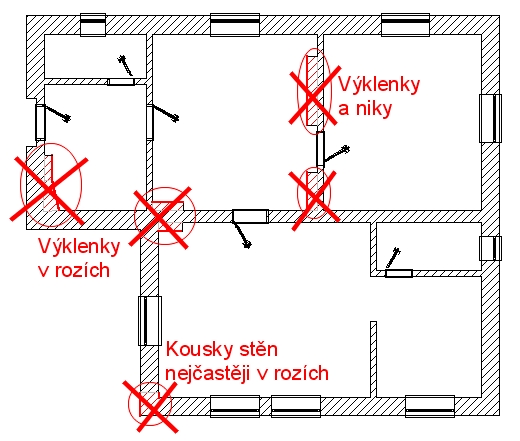

![](obrazky/clanky/128-1.jpg) Obr.1 Časté případy vytváření výklenků |
Řešení
Vymažte takové konstrukce z vašeho projektu a nahraďte je jiným řešením. Na obr.2 je zobrazeno několik možných způsobů.

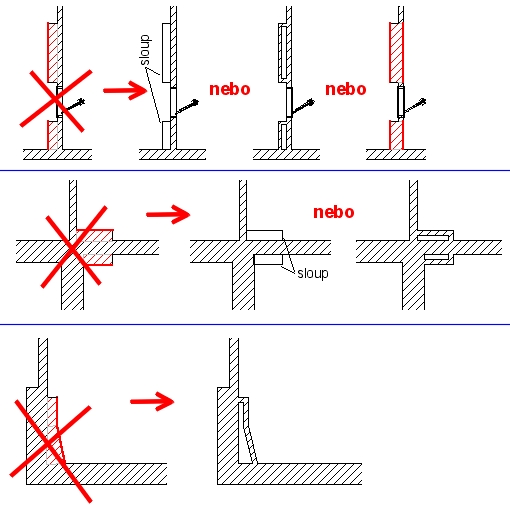

![](obrazky/clanky/128-2.jpg) Obr.2 Způsoby řešení problémů výklenků |
Pokud použijete pro vytvoření výklenků sloupy, které zároveň potřebujete správně otočit, využijte pomocné čáry.
|
|
